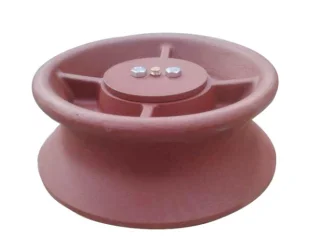

Guía de hilo de rodillos de urdimbre iso13755

Atributos:
Material:	Acero fundido
Superficie:	aplicar resina epoxi después del chorro de arena o según los requisitos del cliente.
Tamaño:	160 mm - 500 mm
Swl:	265 kn a 1942 kn
Tipos:	a, B y c
Certificación:	lr, abs, dnv, bv, ccs, kr, rmrs, nk, etc.

Guía de hilo de rodillos de urdimbre iso13755

La base del rodillo de urdimbre debe ser determinada por el fabricante de acuerdo con la norma iso13755. El cable guía del tambor está hecho de piezas fundidas de acero con un punto de rendimiento no inferior a 205n / mm2 o de placas de acero con un punto de rendimiento no inferior a 235n / mm2, y Axl está hecho de piezas fundidas de acero soldables con un punto de rendimiento de al menos 350 n / mm2 o material equivalente. Dependiendo de la estructura, hay tres tipos de rodillos de longitud completa, incluyendo el tipo a, hecho de piezas de fundición de acero sin cubierta de polvo; el tipo b, hecho de piezas de fundición de acero con cubierta de polvo; y el tipo c, hecho de placas de acero con cubierta de polvo.

Características:

● rodamientos o ejes flexibles;

● La superficie es Lisa y el exterior está recubierto con un recubrimiento protector anticorrosivo;

● materiales a prueba de agua de mar.

Tamaño nominal	Tamaño (mm)						Carga de trabajo segura				聽	聽	聽
(mm)	D1	D2	D3	D4	H	T	θ=90o		θ=0o		Peso tipo a	Peso tipo b	Peso tipo c
							(kN)	(t)	(kN)	(t)	(kg)	(kg)	(kg)
150	150	230	216	90	137	22	265	27	186	19	23	24	21
200	200	300	280	115	157	26	441	45	314	32	42	43	37
250	250	370	340	135	177	30	579	59	412	42	77	80	56
300	300	430	400	150	197	32	726	74	510	52	109	112	86
350	350	490	460	167	217	34	1040	106	736	75	154	160	127
400	400	560	520	177	237	36	1246	127	883	90	207	215	174
450	450	620	590	190	257	38	1599	163	1128	115	275	286	215
500	500	680	660	205	277	40	1942	198	1373	140	360	374	253

Consulta

Nombre*
Correo electrónico*
Mensaje:*

El rodillo de urdimbre tiene tres tipos, y es fabricado profesionalmente por Sinostar Marine con precios favorables.
